Freileitungsabgang (380 kV) Block F, Kraftwerk Weisweiler

Schlagwörter:
Fachsicht(en): Denkmalpflege
Gemeinde(n): Eschweiler
Kreis(e): Städteregion Aachen
Bundesland: Nordrhein-Westfalen
Koordinate WGS84 50° 50′ 9,87″ N: 6° 19′ 20,33″ O 50,83607°N: 6,32231°O
Koordinate UTM 32.311.460,44 m: 5.635.012,92 m
Koordinate Gauss/Krüger 2.522.749,28 m: 5.633.459,81 m
  • Kraftwerk Weisweiler: Freileitungsabgangsfeld Block F (380 kV), Abspannportal, Ansicht von Südwesten; Foto: 16.06.2023

    Kraftwerk Weisweiler: Freileitungsabgangsfeld Block F (380 kV), Abspannportal, Ansicht von Südwesten; Foto: 16.06.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
  • Kraftwerk Weisweiler: Freileitungsabgang Block F (380 kV), Einschleifung der Leitungsseile auf die 380-kV-Leitung zur Umspannanlage Oberzier auf Freileitungsmast M 107 (Bl.-Nr. 4514), Ansicht von Westen; Foto: 16.06.2023

    Kraftwerk Weisweiler: Freileitungsabgang Block F (380 kV), Einschleifung der Leitungsseile auf die 380-kV-Leitung zur Umspannanlage Oberzier auf Freileitungsmast M 107 (Bl.-Nr. 4514), Ansicht von Westen; Foto: 16.06.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
  • Kraftwerk Weisweiler: Freiluft-Schaltanlage Block F (links) mit Leistungsschaltern, Wandlern und Trennschaltern, Ansicht von Nordosten; Foto: 13.06.2023

    Kraftwerk Weisweiler: Freiluft-Schaltanlage Block F (links) mit Leistungsschaltern, Wandlern und Trennschaltern, Ansicht von Nordosten; Foto: 13.06.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
  • Kraftwerk Weisweiler: Freileitungsabgang Block F (380 kV), Abspannmast M 107A als Zuführungmast zur 380-kV-Leitung nach Oberzier, Ansicht von Norden; Foto: 16.06.2023

    Kraftwerk Weisweiler: Freileitungsabgang Block F (380 kV), Abspannmast M 107A als Zuführungmast zur 380-kV-Leitung nach Oberzier, Ansicht von Norden; Foto: 16.06.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
Entwicklungsgeschichte:
Der Freileitungsabgang von Block F wurde im Zuge der vierten Ausbaustufe in den Jahren 1965 bis 1967 erstellt. Bei der Inbetriebnahme von Block F waren die drei Einphasen-Maschinentransformatorpole oberspannungsseitig über eine vor dem Schaltanlagenvorbautrakt von Block F gelegene Freiluft-Schaltanlage an eine zur Umspannanlage Rommerskirchen führende 380-kV-Leitung angeschlossen. Bis zur Mitte der 1980er Jahre wurde Block F an die Umspannanlage Oberzier angeschlossen. In den Jahren 2021/22 wurde die Einspeisung von Block F in das 380-kV-Netz beendet und Block F stattdessen über zwei neue Maschinentransformatoren und ein neues Abgangsfeld an eine zur Schaltanlage Zukunft führende 110-kV-Leitung angeschlossen.

Baubeschreibung:

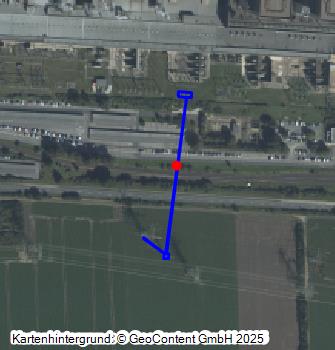

Das nicht mehr in Betrieb befindliche, aber noch vorhandene 380-kV-Freileitungs-Abgangsfeld von Block F diente ursprünglich dazu, die elektrische Energie, die von dem im Maschinenhaustrakt F aufgestellten Turbogenerator F auf Basis der im Tagebau Inden geförderten und in den beiden Halblastdampferzeugern verfeuerten Rohkohle erzeugt und vom Maschinentransformator (drei Einphasen-Trafopole) auf die Übertragungsspannung von 380 kV herauftransformiert wurde, mittels Leitungsseilen von der Oberspannungsseite der Trafopole über die Leistungs- und Trennschalter sowie das Abspannportal auf den entsprechenden Freileitungsmast zu führen. Das Abspannportal für das 380-kV-Freileitungsabgangsfeld von Block F liegt unmittelbar südlich der außer Betrieb befindlichen Trafobank von Block F. Der Abspannmast M 107, auf den die Leitungsseile über den kleineren Abspannmast M 107A geführt werden, liegt weiter südlich jenseits der Straße „Am Kraftwerk“ im freien Feld.

Datierung:
  • Baubeginn: -
  • Inbetriebnahme: 04.09.1967
  • Umbau: -
  • Ende der Nutzung: 2022

Literatur:
  • Dieterich, Lothar / Zapf, Wolfgang / Bader, Eugen / Börnke, Fritz: Braunkohlenkraftwerk Weisweiler I des RWE. In: Musteranlagen der Energiewirtschaft, Bd. 5. Gräfelfing 1968
  • RWE Energie AG, Kraftwerk Weisweiler (Hrsg.): RWE Energie. Kraftwerk Weisweiler. Eschweiler 1997

(Büro für technikhistorische Forschung und Beratung, Dr. Norbert Gilson, 2023)

BKM-Nummer: 20306115
