Freileitung Block K - UA Rommerskirchen, Kraftwerk Niederaußem

Schlagwörter:
Fachsicht(en): Denkmalpflege
Gemeinde(n): Bergheim (Nordrhein-Westfalen)
Kreis(e): Rhein-Erft-Kreis
Bundesland: Nordrhein-Westfalen

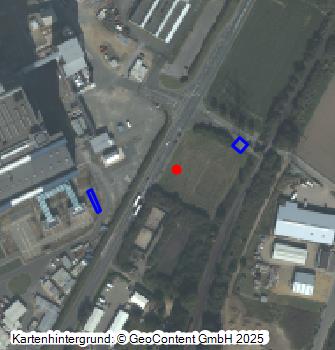

Koordinate WGS84 50° 59′ 36,08″ N: 6° 40′ 32,55″ O 50,99336°N: 6,67571°O
Koordinate UTM 32.336.891,41 m: 5.651.657,59 m
Koordinate Gauss/Krüger 2.547.483,34 m: 5.651.124,92 m
  • Kraftwerk Niederaußem: 400-kV-Hochspannungsfreileitung von Block K zur Umspannanlage Rommerskirchen, Abspannmast M 3 und Tragmast M 4 (Bl-Nr. 4589, Trasse links im Bild), ebenfalls mit Führung der Hochspannungsleitungen der Blöcke F, G und H, Ansicht von Südwesten; Foto: 23.10.2023

    Kraftwerk Niederaußem: 400-kV-Hochspannungsfreileitung von Block K zur Umspannanlage Rommerskirchen, Abspannmast M 3 und Tragmast M 4 (Bl-Nr. 4589, Trasse links im Bild), ebenfalls mit Führung der Hochspannungsleitungen der Blöcke F, G und H, Ansicht von Südwesten; Foto: 23.10.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
  • Kraftwerk Niederaußem: 400-kV-Hochspannungsfreileitung von Block K zur Umspannanlage Rommerskirchen, Anschluss der Viererbündel-Leitungsseile auf M 3 (BL-Nr. 4589) im Detail, Ansicht von Südwesten; Foto: 23.10.2023

    Kraftwerk Niederaußem: 400-kV-Hochspannungsfreileitung von Block K zur Umspannanlage Rommerskirchen, Anschluss der Viererbündel-Leitungsseile auf M 3 (BL-Nr. 4589) im Detail, Ansicht von Südwesten; Foto: 23.10.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
  • Kraftwerk Niederaußem: 400-kV-Hochspannungsfreileitung von Block K zur Umspannanlage Rommerskirchen, auf Abspannmast M 3 (BL-Nr. 4589) auf der mittleren linken Traverse (linkes Leitungsseil) und der unteren linken Traverse geführt, Ansicht von Südwesten; Foto: 23.10.2023

    Kraftwerk Niederaußem: 400-kV-Hochspannungsfreileitung von Block K zur Umspannanlage Rommerskirchen, auf Abspannmast M 3 (BL-Nr. 4589) auf der mittleren linken Traverse (linkes Leitungsseil) und der unteren linken Traverse geführt, Ansicht von Südwesten; Foto: 23.10.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
  • Kraftwerk Niederaußem: Hochspannungsfreileitung von Block K, Einführung in die Umspannanlage Rommerskirchen, Abspannmast M 10A (Bl-Nr. 4589, gemeinsam mit den Leitungen der Blöcke G und H), Ansicht von Südwesten; Foto: 22.11.2023

    Kraftwerk Niederaußem: Hochspannungsfreileitung von Block K, Einführung in die Umspannanlage Rommerskirchen, Abspannmast M 10A (Bl-Nr. 4589, gemeinsam mit den Leitungen der Blöcke G und H), Ansicht von Südwesten; Foto: 22.11.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
  • Kraftwerk Niederaußem: 400-kV-Hochspannungsfreileitung von Block K zur Umspannanlage Rommerskirchen, Portalmast mit den drei abgehenden Leitungsseilen, Ansicht von Osten; Foto: 23.10.2023

    Kraftwerk Niederaußem: 400-kV-Hochspannungsfreileitung von Block K zur Umspannanlage Rommerskirchen, Portalmast mit den drei abgehenden Leitungsseilen, Ansicht von Osten; Foto: 23.10.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
Entwicklungsgeschichte:
Der im Zuge der achten Ausbaustufe in den Jahren von 1998 bis 2002 erstellte 1.000-MW-BoA-Block K des Kraftwerks Niederaußem wurde über zwei parallel geschaltete Dreiphasen-Maschinentransformatoren (jeweils 27/400 kV, 750 MVA) an eine zur Umspannanlage Rommerskirchen führende 400-kV-Freileitung angeschlossen. Die Anschlussleitung führt von den im Transformatorenfeld von Block K für die Anschlüsse der beiden Maschinentransformatoren aufgestellten Portalmasten zu dem östlich positionierten Abspannmast M 3 und von dort weiter zu Tragmast M 4, die als zugehörig zur Hochspannungs-Freileitung mit der Bauleitnummer (Bl-Nummer) 4589 ausgewiesen sind. Diese Leitung führt weiter zur Umspannanlage Rommerskirchen.

Baubeschreibung:
Die von Block K des Kraftwerks Niederaußem ausgehende Hochspannungsleitung dient dazu, die elektrische Energie, die von dem im Maschinenhaus von Block K aufgestellten Turbogenerator auf Basis der in den Tagebauen Garzweiler und Hambach geförderten und im Dampferzeuger K verfeuerten Rohkohle erzeugt wird, zwecks Einspeisung in das Verbund-/Transportnetz zur Umspannanlage Rommerskirchen zu übertragen. Von den Anschlüssen der beiden Maschinentransformatoren über eine Sammelschiene werden die drei Leitungsseile vom östlichen Portalmast aus auf den östlich an der Voltastraße stehenden Abspannmast M 3 (Bl-Nr. 4589) und von dort in Richtung Nordosten auf den Tragmast M 4 weitergeführt, bis die Leitung vom Abspannmast M 10A aus in die Umspannanlage Rommerskirchen eingeführt wird.

Datierung:
  • Baubeginn: -
  • Inbetriebnahme: 07.07.2002
  • Umbau: -
  • Ende der Nutzung: -

Literatur:
  • RWE WWE Netzservice. ERNN-H-L (Hrsg.): Topographische Karte 1:25 000. Ausgabe 2000. 4905 Grevenbroich, 2000
  • RWE Transportnetz Strom. ETE-N-L (Hrsg.): Topographische Karte 1:25 000, Ausgabe 2000, 4705 Willich 2000
  • Bonekamp, B. / Lambertz, J.: 1000 MW BoA Niederaußem. In: Energiewirtschaftliche Tagesfragen, 2002, Heft/Nr. 9

(Büro für technikhistorische Forschung und Beratung, Dr. Norbert Gilson, 2023)
