Freileitung Block H - UA Rommerskirchen, Kraftwerk Niederaußem

Schlagwörter:
Fachsicht(en): Denkmalpflege
Gemeinde(n): Bergheim (Nordrhein-Westfalen)
Kreis(e): Rhein-Erft-Kreis
Bundesland: Nordrhein-Westfalen

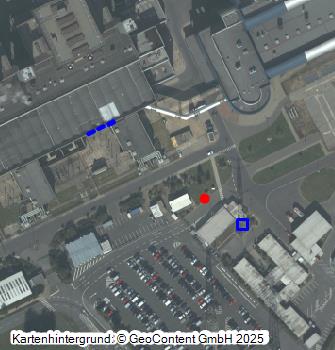

Koordinate WGS84 50° 59′ 31,78″ N: 6° 40′ 20,8″ O 50,99216°N: 6,67245°O
Koordinate UTM 32.336.658,19 m: 5.651.532,04 m
Koordinate Gauss/Krüger 2.547.255,40 m: 5.650.989,97 m
  • Kraftwerk Niederaußem: Hochspannungsfreileitung von Block H, Einführung in die Umspannanlage Rommerskirchen, Abspannmast M 10A (Bl-Nr. 4589, gemeinsam mit den Leitungen der Blöcke G und K), Ansicht von Südwesten; Foto: 22.11.2023

    Kraftwerk Niederaußem: Hochspannungsfreileitung von Block H, Einführung in die Umspannanlage Rommerskirchen, Abspannmast M 10A (Bl-Nr. 4589, gemeinsam mit den Leitungen der Blöcke G und K), Ansicht von Südwesten; Foto: 22.11.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
  • Kraftwerk Niederaußem: Hochspannungsfreileitung von Block H von Kraftwerk Niederaußem herangeführt, Abspannmast M 8 (mittlerer Mast, Bl-Nr. 4589, gemeinsam mit den Leitungen der Blöcke F, G und K), Ansicht von Nordosten; Foto: 22.11.2023

    Kraftwerk Niederaußem: Hochspannungsfreileitung von Block H von Kraftwerk Niederaußem herangeführt, Abspannmast M 8 (mittlerer Mast, Bl-Nr. 4589, gemeinsam mit den Leitungen der Blöcke F, G und K), Ansicht von Nordosten; Foto: 22.11.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
  • Kraftwerk Niederaußem: 380-kV-Hochspannungsfreileitung von Block H zur Umspannanlage Rommerskirchen, von den Maschinentransformatorpolen auf Abspannmast M 1B (Bl-Nr. 4589) geführt, Ansicht von Süden; Foto: 23.10.2023

    Kraftwerk Niederaußem: 380-kV-Hochspannungsfreileitung von Block H zur Umspannanlage Rommerskirchen, von den Maschinentransformatorpolen auf Abspannmast M 1B (Bl-Nr. 4589) geführt, Ansicht von Süden; Foto: 23.10.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
  • Kraftwerk Niederaußem: 380-kV-Hochspannungsfreileitung von Block H zur Umspannanlage Rommerskirchen, von den Maschinentransformatorpolen auf Abspannmast M 1B (Bl-Nr. 4589) geführt, Ansicht von Westen; Foto: 23.10.2023

    Kraftwerk Niederaußem: 380-kV-Hochspannungsfreileitung von Block H zur Umspannanlage Rommerskirchen, von den Maschinentransformatorpolen auf Abspannmast M 1B (Bl-Nr. 4589) geführt, Ansicht von Westen; Foto: 23.10.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
  • Kraftwerk Niederaußem: 380-kV-Hochspannungsfreileitung von Block H in Richtung Umspannanlage Rommerskirchen, auf Abspannmast M 3 auf der mittleren linken Traverse (rechtes Leitungsseil) und der oberen linken Traverse (Bl-Nr. 4589, gemeinsam mit den Leitungen der Blöcke F, G und K) geführt, Ansicht von Südwesten; Foto: 23.10.2023

    Kraftwerk Niederaußem: 380-kV-Hochspannungsfreileitung von Block H in Richtung Umspannanlage Rommerskirchen, auf Abspannmast M 3 auf der mittleren linken Traverse (rechtes Leitungsseil) und der oberen linken Traverse (Bl-Nr. 4589, gemeinsam mit den Leitungen der Blöcke F, G und K) geführt, Ansicht von Südwesten; Foto: 23.10.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
Entwicklungsgeschichte:
Der im Zuge der siebten Ausbaustufe erstellte 600-MW-Block H des Kraftwerks Niederaußem wurde über die drei zugehörigen einphasigen Maschinentransformatorpole (jeweils 21/400 kV, 266 MVA) an eine zur Umspannanlage Rommerskirchen führende 380-kV-Freileitung angeschlossen. Die Anschlussleitung führt vom Transformatorenfeld von Block H zu einem unmittelbar neben dem Infocenter positionierten Abspannmast (Mast M 1B), der als zugehörig zur Hochspannungs-Freileitung mit der Bauleitnummer (Bl-Nummer) 4589 ausgewiesen ist. Diese Leitung führt weiter bis zur Umspannanlage Rommerskirchen.

Baubeschreibung:
Die von Block H des Kraftwerks Niederaußem ausgehende Hochspannungsleitung dient dazu, die elektrische Energie, die von dem im Maschinenhaustrakt von Block H aufgestellten Turbogenerator auf Basis der in den Tagebauen Garzweiler und Hambach geförderten und im Dampferzeuger H verfeuerten Rohkohle erzeugt wird, zwecks Einspeisung in das Verbund-/Transportnetz zur Umspannanlage Rommerskirchen zu übertragen. Die am Maschinenhaus von Block H mittels Stabisolatoren aufgehängten Leitungsseile werden über die Anschlüsse von den Transformatorpolen in südöstliche Richtung zu dem unmittelbar neben dem Infocenter stehenden Abspannmast M 1B (Bl-Nr. 4589) in Einebenen-Bauweise und von dort in Richtung Nordosten über den Abspannmast M 3 und den Tragmast M 4 weitergeführt, bis die Leitung vom Abspannmast M 10A aus in die Umspannanlage Rommerskirchen eingeführt wird.

Datierung:
  • Baubeginn: -
  • Inbetriebnahme: 16.09.1974
  • Umbau: -
  • Ende der Nutzung: -

Literatur:
  • Rheinisch-Westfälisches Elektrizitätswerk AG, Betriebsverwaltung Fortuna (Hrsg.): Kraftwerk Niederaußem. Essen 1978
  • RWE Energie AG, Kraftwerk Niederaußem (Hrsg.): Kraftwerk Niederaußem, 2. Aufl.. Bergheim 1998
  • RWE WWE Netzservice. ERNN-H-L (Hrsg.): Topographische Karte 1:25 000. Ausgabe 2000. 4905 Grevenbroich, 2000
  • RWE Transportnetz Strom. ETE-N-L (Hrsg.): Topographische Karte 1:25 000, Ausgabe 2000, 4705 Willich 2000

(Büro für technikhistorische Forschung und Beratung, Dr. Norbert Gilson, 2023)

BKM-Nummer: 20305121
