Freileitung Block E - UA Opladen, Kraftwerk Niederaußem

Schlagwörter:
Fachsicht(en): Denkmalpflege
Gemeinde(n): Bergheim (Nordrhein-Westfalen)
Kreis(e): Rhein-Erft-Kreis
Bundesland: Nordrhein-Westfalen

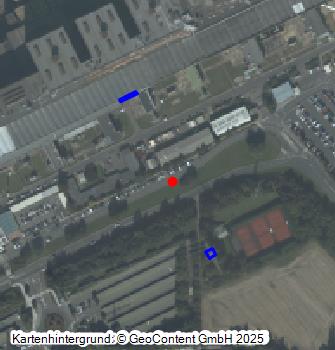

Koordinate WGS84 50° 59′ 27,55″ N: 6° 40′ 11,2″ O 50,99099°N: 6,66978°O
Koordinate UTM 32.336.466,87 m: 5.651.407,11 m
Koordinate Gauss/Krüger 2.547.069,31 m: 5.650.857,34 m
  • Kraftwerk Niederaußem: Hochspannungsfreileitung von Block E, auf oberer Traverse (linke Seite) von Abspannmast M 3 (BL-Nr. 4548) geführt, Ansicht von Westen; Foto: 23.10.2023

    Kraftwerk Niederaußem: Hochspannungsfreileitung von Block E, auf oberer Traverse (linke Seite) von Abspannmast M 3 (BL-Nr. 4548) geführt, Ansicht von Westen; Foto: 23.10.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
  • Kraftwerk Niederaußem: Hochspannungsfreileitung von Block E, aus Richtung Kraftwerk Niederaußem auf mittlerer linker Traverse (links) und unterer linker Traverse von Abspannmast M 9 (BL-Nr. 4548) geführt, Ansicht von Osten; Foto: 22.11.2023

    Kraftwerk Niederaußem: Hochspannungsfreileitung von Block E, aus Richtung Kraftwerk Niederaußem auf mittlerer linker Traverse (links) und unterer linker Traverse von Abspannmast M 9 (BL-Nr. 4548) geführt, Ansicht von Osten; Foto: 22.11.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
  • Kraftwerk Niederaußem: Hochspannungsfreileitung von Block E am Pkt. Rommerskirchen-Süd, Weiterführung auf Abspannmast M 10 (rechter Mast) der Leitung (Bl-Nr. 4548) zur Leitung Bl-Nr. 4515 in Richtung UA Opladen, Ansicht von Westen; Foto: 22.11.2023

    Kraftwerk Niederaußem: Hochspannungsfreileitung von Block E am Pkt. Rommerskirchen-Süd, Weiterführung auf Abspannmast M 10 (rechter Mast) der Leitung (Bl-Nr. 4548) zur Leitung Bl-Nr. 4515 in Richtung UA Opladen, Ansicht von Westen; Foto: 22.11.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
  • Kraftwerk Niederaußem: Freileitungsabgang Block E, Aufhängung der Leitungsseile an der Quertraverse (unten) und an der linken mittleren Traverse von Abspannmast M 2 (Bl-Nr. 4548), Ansicht von Nordwesten; Foto: 23.10.2023

    Kraftwerk Niederaußem: Freileitungsabgang Block E, Aufhängung der Leitungsseile an der Quertraverse (unten) und an der linken mittleren Traverse von Abspannmast M 2 (Bl-Nr. 4548), Ansicht von Nordwesten; Foto: 23.10.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
  • Kraftwerk Niederaußem: Hochspannungsfreileitung von Block E, auf oberer Traverse (linke Seite) von Abspannmast M 4 (BL-Nr. 4548) geführt, Ansicht von Westen; Foto: 23.10.2023

    Kraftwerk Niederaußem: Hochspannungsfreileitung von Block E, auf oberer Traverse (linke Seite) von Abspannmast M 4 (BL-Nr. 4548) geführt, Ansicht von Westen; Foto: 23.10.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
Entwicklungsgeschichte:
Bei der Inbetriebnahme war der 300-MW-Block E des Kraftwerks Niederaußem über die zugehörigen beiden Maschinentransformatoren (jeweils 21/220 kV, 200 MVA) an eine Freileitung angeschlossen, die über die Umspannanlage Rommerskirchen und das dort installierte Schaltfeld (mit Leistungsschaltern, Wandlern und Trennschalter) weiter zur Umspannanlage Brauweiler geführt wurde. Zu einem späteren Zeitpunkt wurde Block E an die Umspannanlage Opladen angeschlossen. Die Anschlussleitungen führen vom Transformatorenfeld E zu einem südlich der Werkstraße gelegenen Abspannmast der Hochspannungs-Freileitung mit der Bauleitnummer (Bl-Nr.) 4548 und werden von dort aus in Richtung Umspannanlage Rommerskirchen geführt. An dem Leitungsverzweigungspunkt „Pkt. Rommerskirchen-Süd“ südlich der Umspannanlage wird die Leitungsführung auf die Mastenreihe (Bl-Nr. 4515) verlegt, die weiter in Richtung Nordosten führt, bei Rheinkassel den Rhein überquert und dann nach Norden zur Umspannanlage Opladen abknickt.

Baubeschreibung:
Die von Block E des Kraftwerks Niederaußem ausgehende Hochspannungsleitung diente ursprünglich und dient bei eventueller Wiederinbetriebnahme dazu, die elektrische Energie, die von dem im Maschinenhaustrakt von Block E aufgestellten Turbogenerator auf Basis der in den Tagebauen Garzweiler und Hambach geförderten und im Dampferzeuger E verfeuerten Rohkohle erzeugt wird, zwecks Einspeisung in das Verbund-/Transportnetz zur Umspannanlage Opladen zu übertragen. Die am Maschinenhaus von Block E mittels Stabisolatoren aufgehängten Leitungsseile führen zu einem auf der gegenüberliegenden Seite der Werkstraße gelegenen Abspannmast mit zwei Traversen und einer darunter angeordneten Quertraverse (Mast M 2), der als zugehörig zur Hochspannungs-Freileitung mit der Bauleitnummer (Bl-Nr.) 4548 (Baujahr 1963) ausgewiesen ist. Diese führt zunächst in nordöstliche Richtung bis zum Pkt. Rommerskirchen-Süd und von dort aus weiter über die Leitung mit der Bl.-Nr. 4515 nach Opladen.

Datierung:
  • Baubeginn: -
  • Inbetriebnahme: 17.04.1970
  • Umbau: -
  • Ende der Nutzung: 30.06.2023

Literatur:
  • Rheinisch-Westfälisches Elektrizitätswerk AG, Betriebsverwaltung Fortuna (Hrsg.): Kraftwerk Niederaußem. Essen 1978
  • RWE Energie AG, Kraftwerk Niederaußem (Hrsg.): Kraftwerk Niederaußem, 2. Aufl.. Bergheim 1998
  • RWE WWE Netzservice. ERNN-H-L (Hrsg.): Topographische Karte 1:25 000. Ausgabe 2000. 4905 Grevenbroich, 2000
  • RWE Transportnetz Strom. ETE-N-L (Hrsg.): Topographische Karte 1:25 000, Ausgabe 2000, 4705 Willich 2000
  • RWE WWE Netzservice. ERNN-H-L (Hrsg.): Topographische Karte 1:25 000. Ausgabe 2000. 4907 Leverkusen, 2000

(Büro für technikhistorische Forschung und Beratung, Dr. Norbert Gilson, 2023)
