Rohgaskanäle Blöcke D/E/F, Kraftwerk Niederaußem

Schlagwörter:
Fachsicht(en): Denkmalpflege
Gemeinde(n): Bergheim (Nordrhein-Westfalen)
Kreis(e): Rhein-Erft-Kreis
Bundesland: Nordrhein-Westfalen
Koordinate WGS84 50° 59′ 40,69″ N: 6° 40′ 3,65″ O 50,99464°N: 6,66768°O
Koordinate UTM 32.336.332,65 m: 5.651.817,60 m
Koordinate Gauss/Krüger 2.546.918,48 m: 5.651.262,07 m
  • Kraftwerk Niederaußem: Rohgas- und Reingasrohre Blöcke D, E, F (obere Rohre) und Blöcke A, B, C1/C2 (unten), Ansicht von Westen; Foto: 15.08.2023

    Kraftwerk Niederaußem: Rohgas- und Reingasrohre Blöcke D, E, F (obere Rohre) und Blöcke A, B, C1/C2 (unten), Ansicht von Westen; Foto: 15.08.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
  • Kraftwerk Niederaußem: Rohgaskanal, Anschluss Elektrofilter Block E, Ansicht von Nordwesten; Foto: 15.08.2023

    Kraftwerk Niederaußem: Rohgaskanal, Anschluss Elektrofilter Block E, Ansicht von Nordwesten; Foto: 15.08.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
  • Kraftwerk Niederaußem: Rohgasrohre Blöcke D, E, F, Ansicht von Nordwesten; Foto: 15.08.2023

    Kraftwerk Niederaußem: Rohgasrohre Blöcke D, E, F, Ansicht von Nordwesten; Foto: 15.08.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
  • Kraftwerk Niederaußem: Rohgasrohre (und Reingasrohre) Blöcke D, E, F, Ansicht von Südwesten; Foto: 15.08.2023

    Kraftwerk Niederaußem: Rohgasrohre (und Reingasrohre) Blöcke D, E, F, Ansicht von Südwesten; Foto: 15.08.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
Entwicklungsgeschichte:
Alle Blöcke des Kraftwerks Niederaußem wurden in den Jahren von 1985 bis 1988 mit Rauchgas-Entschwefelungs-Anlagen (REA) ausgerüstet. In diesem Zusammenhang wurden zwischen den Ausgängen der Elektrofilter der Blöcke D, E und F und dem neu errichteten Rauchgasentschwefelungs-(REA-)Wäschergebäude je zwei Rohgaskanäle in Form von Rohren mit rundem Querschnitt verlegt.

Baubeschreibung:

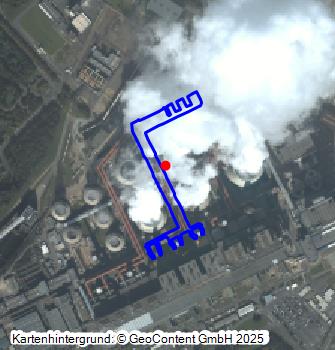

Die Rohgaskanäle der Blöcke D, E und F dienten dazu, die durch die Verbrennung der aus den Tagebauen geförderten und in den Dampferzeugern verbrannten Kohle entstandenen Rauchgase nach dem Durchgang durch die Elektrofilter in das in blockferner Anordnung errichtete Rauchgasentschwefelungs-(REA-)Wäschergebäude zu leiten. Die Rohgasrohre für die drei 300-MW-Blöcke D, E und F setzen jeweils an den Ausgängen der Elektrofilter an und werden dann auf einer gemeinsamen Rohrbrücke zum REA-Wäschergebäude geführt. Direkt hinter den Elektrofilterausgängen verlaufen die Rohgasrohre zunächst in Nordost-Südwest-Richtung, knicken dann nach Nordwesten ab und werden kurz vor Erreichen des REA-Wäschergebäudes mit einer Umlenkung um 90° weiter in Richtung Norden geführt, bevor sie anschließend auf der Südostseite in das REA-Wäschergebäude eingeführt und innerhalb des Gebäudes zu den Wäschern - je einem pro Block - weitergeleitet werden.

Datierung:
  • Baubeginn: -
  • Inbetriebnahme: bis 15.06.1988
  • Umbau: -
  • Ende der Nutzung: 18.12.2020 [Block D]
  • Ende der Nutzung: 30.06.2023 [Blöcke E und F, seit 30.06.2023 in Sicherheitsbereitschaft]

Literatur:
  • Rheinisch-Westfälisches Elektrizitätswerk AG, Betriebsverwaltung Fortuna (Hrsg.): Braunkohlekraftwerk Niederaußem. Essen 1986
  • RWE Energie AG, Kraftwerk Niederaußem (Hrsg.): Kraftwerk Niederaußem, 2. Aufl.. Bergheim 1998
  • Lenkewitz, Horst / Kallmeyer, Dirk H.: Hoher Einsatz. Die Rauchgasentschwefelung in Braunkohlekraftwerken. In: Czakainski, Martin (Red.): Umwelt + Technik. Entschwefelung, Dokumentation Braun- und Steinkohlenentschwefelung in NRW, Düsseldorf 1988, S. R 20–R 26 1988
  • Chwieralski, Josef / Schwab, Ernst: Die Lösung: zwei Konzepte. Planung, Bau und Inbetriebnahme von Rauchgaskanälen. In: Czakainski, Martin (Red.): Umwelt + Technik. Entschwefelung, Dokumentation Braun- und Steinkohlenentschwefelung in NRW, Düsseldorf 1988, S. R 59–R 65 1988
  • RWE Power (Hrsg.): Lageplan. Gebäudenr. KKS. KW Niederaußem, 04.11.2009

(Büro für technikhistorische Forschung und Beratung, Dr. Norbert Gilson, 2023)
