Der Ventilator-Kühlturm 24 gehört zu den ursprünglich insgesamt 31 Ventilator-Kühltürmen, die seit Inbetriebnahme der beiden 100-MW-Blöcke A und B des Kraftwerks Frimmersdorf II im Jahre 1955 bis zur Inbetriebnahme des letzten 150-MW-Blocks O im September 1964 nach und nach den Blöcken A bis O in Sammelschaltung zugeordnet wurden. Der Kühlturm 24 gehört zu den in der fünften Ausbaustufe in den Jahren 1960 bis 1962 errichteten Kühltürmen.
Baubeschreibung:

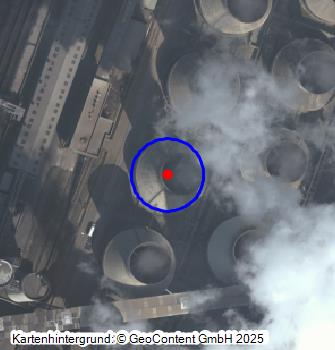

Der Kühlturm 24 erfüllte zusammen mit den übrigen Ventilator-Kühltürmen für die Blöcke A bis O im Kühlwasserkreislauf die Aufgabe, das in den Kondensatoren zur Niederschlagung des Dampfs, der durch Verbrennung der aus den Tagebauen geförderten Rohkohle in den Dampferzeugern erzeugt und anschließend zum Antrieb der Turbogeneratoren verwendet wurde, benötigte Kühlwasser, das durch den Kühlungsprozess um einige Grade erwärmt wurde, rückzukühlen. Dazu wurde das Kühlwasser bis zur Einlaufhöhe des Kühlturms gepumpt und bewegte sich von dort über Rieselflächen nach unten, wobei es im Gegenstromprinzip einen Teil der im Kondensator aufgenommenen Wärme an die durch den Ventilator von unten angesaugte Luft abgab. Der Ventilator-Kühlturm 24 liegt nordwestlich der Asche-Waggonverladung in der, vom Gebäuderiegel des Kraftwerks aus gesehen, dritten Kühlturmreihe.
Datierung:
- Baubeginn: 10.1960
- Inbetriebnahme: 05.1962
- Umbau: -
- Ende der Nutzung: 31.12.2012
Literatur:
- Krost, Helmut: Braunkohlenkraftwerk Frimmersdorf des RWE. In: Musteranlagen der Energiewirtschaft, Bd. 3. Gräfelfing 1966
- Rheinisch-Westfälisches Elektrizitätswerk Aktiengesellschaft Essen. Betriebsverwaltung Frimmersdorf (Hrsg.): Kraftwerk Frimmersdorf, o.O 1970
- Buschmann, Walter / Gilson, Norbert / Rinn, Barbara: Braunkohlenbergbau im Rheinland (Die Bau- und Kunstdenkmäler des Rheinlandes). Worms 2008
- RWE Energie Aktiengesellschaft (Hrsg.): RWE Energie. Kraftwerk Frimmersdorf. Grevenbroich 1993
(Büro für technikhistorische Forschung und Beratung, Dr. Norbert Gilson, 2023)
BKM-Nummer: 20302142
