Schaltanlagengebäude 1 Block K, Kraftwerk Niederaußem

Schlagwörter:
Fachsicht(en): Denkmalpflege
Gemeinde(n): Bergheim (Nordrhein-Westfalen)
Kreis(e): Rhein-Erft-Kreis
Bundesland: Nordrhein-Westfalen

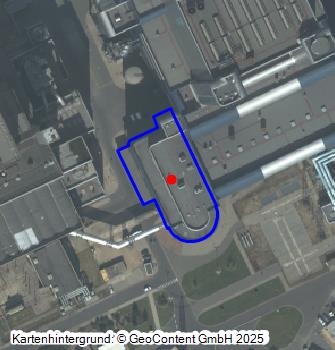

Koordinate WGS84 50° 59′ 34,6″ N: 6° 40′ 21,49″ O 50,99295°N: 6,67264°O
Koordinate UTM 32.336.674,37 m: 5.651.618,72 m
Koordinate Gauss/Krüger 2.547.268,04 m: 5.651.077,24 m
  • Kraftwerk Niederaußem: Schaltanlagengebäude 1 Block K, Fußgängerbrücke (""Zeittunnel"") zum Maschinenhaus Block H, Ansicht von Süden; Foto: 17.08.2023

    Kraftwerk Niederaußem: Schaltanlagengebäude 1 Block K, Fußgängerbrücke (""Zeittunnel"") zum Maschinenhaus Block H, Ansicht von Süden; Foto: 17.08.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
  • Kraftwerk Niederaußem: Schaltanlagengebäude 1 Block K, Ansicht von Süden; Foto: 17.08.2023

    Kraftwerk Niederaußem: Schaltanlagengebäude 1 Block K, Ansicht von Süden; Foto: 17.08.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
  • Kraftwerk Niederaußem: Schaltanlagengebäude 1 Block K, Niederspannungstransformatoren (10/0,7, 0,4 kV), Ansicht von Südwesten; Foto: 15.08.2023

    Kraftwerk Niederaußem: Schaltanlagengebäude 1 Block K, Niederspannungstransformatoren (10/0,7, 0,4 kV), Ansicht von Südwesten; Foto: 15.08.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
  • Kraftwerk Niederaußem: Schaltanlagengebäude 1 Block K, Ansicht von Westen; Foto: 15.08.2023

    Kraftwerk Niederaußem: Schaltanlagengebäude 1 Block K, Ansicht von Westen; Foto: 15.08.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
  • Kraftwerk Niederaußem: Schaltanlagengebäude 1 Block K, Bürovorbau, Ansicht von Osten; Foto: 17.08.2023

    Kraftwerk Niederaußem: Schaltanlagengebäude 1 Block K, Bürovorbau, Ansicht von Osten; Foto: 17.08.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
Entwicklungsgeschichte:
Das Schaltanlagengebäude 1 für den 1.000-MW-BoA-Block K des Kraftwerks Niederaußem wurde im Zuge der achten Ausbaustufe des Kraftwerks in den Jahren von 1998 bis 2002 errichtet.

Baubeschreibung:
Das Schaltanlagengebäude 1 für den BoA-Block K beherbergt die elektrotechnischen und leittechnischen Anlagen und Apparate, die dazu dienen, die elektrische Energie, die von dem im Maschinenhaus aufgestellten Turbosatz K auf Basis der in den Tagebauen geförderten und im Dampferzeuger von Block K verfeuerten Rohkohle erzeugt wird, zu überwachen, zu schalten, geeignet zu transformieren, den Eigenbedarf auf die einzelnen Verbrauchergruppen zu verteilen sowie die Energie an die Maschinentransformatoren weiterzuleiten. Im Schaltanlagengebäude 1 sind die Eigenbedarfseinrichtungen für die Blockanlage sowie für die zugehörigen Ver- und Entsorgungssysteme untergebracht. Außerdem befindet sich hier die Blockwarte für Block K mit dem Hauptfahrpult und dem Eigenbedarfs-Leitstand. Auch die gesamte Kommunikationselektronik für das Prozessleitsystem ist in dem Gebäude installiert. Das Schaltanlagengebäude 1 ist nach Westen hin an das Maschinenhaus von Block K angebaut.

Datierung:
  • Baubeginn: 08.1998
  • Inbetriebnahme: 07.07.2002
  • Umbau: -
  • Ende der Nutzung: -

Literatur:
  • Bonekamp, B. / Lambertz, J.: 1000 MW BoA Niederaußem. In: Energiewirtschaftliche Tagesfragen, 2002, Heft/Nr. 9
  • RWE Power (Hrsg.): Lageplan. Gebäudenr. KKS. KW Niederaußem, 04.11.2009

(Büro für technikhistorische Forschung und Beratung, Dr. Norbert Gilson, 2023)
