Einspeisung Trafo 16, Kraftwerk Neurath

Schlagwörter:
Fachsicht(en): Denkmalpflege
Gemeinde(n): Grevenbroich
Kreis(e): Rhein-Kreis Neuss
Bundesland: Nordrhein-Westfalen

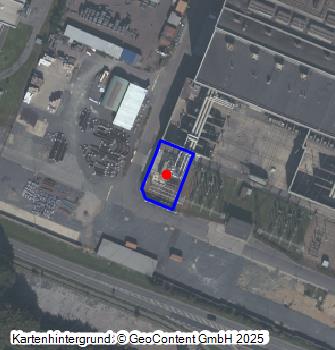

Koordinate WGS84 51° 02′ 10,4″ N: 6° 36′ 37,4″ O 51,03622°N: 6,61039°O
Koordinate UTM 32.332.462,74 m: 5.656.570,12 m
Koordinate Gauss/Krüger 2.542.858,01 m: 5.655.853,51 m
  • Kraftwerk Neurath: Transformator E16, Ansicht von Osten; Foto: 14.09.2023

    Kraftwerk Neurath: Transformator E16, Ansicht von Osten; Foto: 14.09.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
  • Kraftwerk Neurath: Leitungsabgangsfeld in der Allgemeinanlage 1 zu Transformator E16, Leistungsschalter, Wandler, Trennschalter, Kabelabgänge, Ansicht von Südosten; Foto: 14.09.2023

    Kraftwerk Neurath: Leitungsabgangsfeld in der Allgemeinanlage 1 zu Transformator E16, Leistungsschalter, Wandler, Trennschalter, Kabelabgänge, Ansicht von Südosten; Foto: 14.09.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
  • Kraftwerk Neurath: Transformator E16, Eingangsfelder mit Kabelendverschlüssen, Trennschaltern und Sammelschiene (in Aluminium-Feldverrohrung), Ansicht von Nordosten; Foto: 14.09.2023

    Kraftwerk Neurath: Transformator E16, Eingangsfelder mit Kabelendverschlüssen, Trennschaltern und Sammelschiene (in Aluminium-Feldverrohrung), Ansicht von Nordosten; Foto: 14.09.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
  • Kraftwerk Neurath: Leitungsabgangsfeld in der Allgemeinanlage 1 zu Transformator E16, Kabelendverschlüsse und Abgänge der 110-kV-Kabel, Ansicht von Südosten; Foto: 14.09.2023

    Kraftwerk Neurath: Leitungsabgangsfeld in der Allgemeinanlage 1 zu Transformator E16, Kabelendverschlüsse und Abgänge der 110-kV-Kabel, Ansicht von Südosten; Foto: 14.09.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
Entwicklungsgeschichte:
Infolge der bereits vollzogenen beziehungsweise bevorstehenden Abschaltung der Blöcke A, B und C des Kraftwerks Neurath wurde eine Neukonfiguration der von diesen Blöcken nicht mehr bestreitbaren Versorgung der 10-kV-Anfahranlage der Blöcke D und E erforderlich. Zu diesem Zweck wurde der 110/21-kV-Transformator E16 installiert, der die Versorgung der Anfahranlage D/E von den 110-kV-Sammelschienen der Allgemeinanlage 1 oder 2 übernimmt.

Baubeschreibung:
Die Einspeisung von Transformator E16 dient dazu, im Bedarfsfall die von der 110-kV-Sammelschiene der Allgemeinanlage 1 oder 2 über die Schaltfelder 114 oder 116 kommende Spannung auf 21 kV zu transformieren und an den Eigenbedarfstransformator (Dreiwicklungstransformator 21/10,8/10,8 kV, 60/30/30 MVA) von Block E zur Versorgung der 10-kV-Anfahranlage der Blöcke D/E weiterzuleiten, um nach einer Abschaltung der Blöcke durch die in den Maschinenhaustrakten D oder E aufgestellten Turbogeneratoren auf Basis der in den Tagebauen geförderten, in den Grabenbunker angelieferten und in den Dampferzeugern D oder E verfeuerten Rohkohle die Energiegewinnung wieder in Gang zu setzen. Der Transformator E16 ist südlich des Maschinentransformatorpols Phase W von Block E installiert. Das zugehörige 110-kV-Schaltfeld liegt westlich neben dem Trafo. Die Abgänge von den Allgemeinanlagen befinden sich südlich der Blöcke B/C (Allgemeinanlage 1) beziehungsweise südlich von Block D (Allgemeinanlage 2).

Datierung:
  • Baubeginn: -
  • Inbetriebnahme: um 2020
  • Umbau: -
  • Ende der Nutzung: -

Literatur:
  • Frdl. Mitteilung von Herrn Mockel (ltd. Mitarbeiter E-Abtlg.)

(Büro für technikhistorische Forschung und Beratung, Dr. Norbert Gilson, 2023)

BKM-Nummer: 20304173

Einspeisung Trafo 16, Kraftwerk Neurath
