110-kV-Einspeisung „Krahwinkel-Süd“, Kraftwerk Neurath

Schlagwörter:
Fachsicht(en): Denkmalpflege
Gemeinde(n): Grevenbroich
Kreis(e): Rhein-Kreis Neuss
Bundesland: Nordrhein-Westfalen

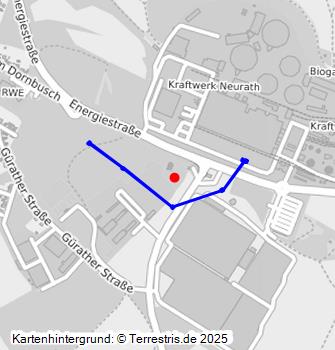

Koordinate WGS84 51° 02′ 5,61″ N: 6° 36′ 34,11″ O 51,03489°N: 6,60947°O
Koordinate UTM 32.332.393,79 m: 5.656.424,33 m
Koordinate Gauss/Krüger 2.542.795,05 m: 5.655.705,03 m
  • Kraftwerk Neurath: 110-kV-Einspeisung ""Krahwinkel-Süd"", Heranführung der 110-kV-Freileitung von Abspannmast 1 (Bl-Nr. 4585) auf der untersten Traverse, Ansicht von Nordosten; Foto: 14.09.2023

    Kraftwerk Neurath: 110-kV-Einspeisung ""Krahwinkel-Süd"", Heranführung der 110-kV-Freileitung von Abspannmast 1 (Bl-Nr. 4585) auf der untersten Traverse, Ansicht von Nordosten; Foto: 14.09.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
  • Kraftwerk Neurath: 110-kV-Einspeisung ""Krahwinkel-Süd"", Abspannmast 2 der Leitung Bl-Nr. 0860 mit Einführung der von Abspannmast 1 (Bl-Nr. 4585) herangeführten 110-kV-Freileitung, Ansicht von Südwesten; Foto: 12.09.2023

    Kraftwerk Neurath: 110-kV-Einspeisung ""Krahwinkel-Süd"", Abspannmast 2 der Leitung Bl-Nr. 0860 mit Einführung der von Abspannmast 1 (Bl-Nr. 4585) herangeführten 110-kV-Freileitung, Ansicht von Südwesten; Foto: 12.09.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
  • Kraftwerk Neurath: 110-kV-Einspeisung ""Krahwinkel-Süd"", Leitungseinführung der 110-kV-Freileitung auf Abspannportal der Allgemeinanlage 1 (rechts), Ansicht von Süden; Foto: 12.09.2023

    Kraftwerk Neurath: 110-kV-Einspeisung ""Krahwinkel-Süd"", Leitungseinführung der 110-kV-Freileitung auf Abspannportal der Allgemeinanlage 1 (rechts), Ansicht von Süden; Foto: 12.09.2023

    Fotograf/Urheber:
    Dr. Norbert Gilson
    Medientyp:
    Anklicken öffnet eine größere Vorschau in Galerieansicht
Entwicklungsgeschichte:
Angesichts der bereits absehbaren Abschaltung der 300-MW-Blöcke A, B und C des Kraftwerks Neurath wurden seit etwa 2010 Überlegungen angestellt, wie künftig die Versorgung der Hilfsbetriebe der verbleibenden 600-MW-Blöcke D und E in Störungsfällen beziehungsweise bei Wiederinbetriebnahme nach Revisionen sichergestellt werden könnte. Dazu wurden zwei neue Leitungszugänge aus dem 110-kV-Netz eingerichtet. Als eine dieser 110-kV-Zuleitungen wurde im Bereich der Schaltfelder vor den Maschinenhaustrakten die 110-kV-Allgemeinanlage 1 installiert. Die 110-kV-Zuleitung erfolgt über die Freileitung „Krahwinkel-Süd“ von der Umspannanlage Welchenberg aus, die im Vorfeld der Abschaltung der letzten 150-MW-Blöcke im Kraftwerk Frimmersdorf II zum 31.12.2012 in den Jahren 2010/11 am Betriebsgelände des Kraftwerks Frimmersdorf errichtet wurde.

Baubeschreibung:
Die Einspeisung „Krahwinkel-Süd“ dient dazu, die ankommende 110-kV-Leitung in den Transformatoren- und Schaltfeldbereich des Kraftwerks Neurath einzuführen, so dass gegebenenfalls für ein Wiederanfahren der Blöcke C und E, in denen auf Basis der in den Tagebauen Garzweiler und Hambach gewonnenen, in den Grabenbunker angelieferten und in den Dampferzeugern C und E verfeuerten Rohkohle elektrische Energie gewonnen wird, Energie aus dem übergeordneten 110-kV-Netz zur Verfügung gestellt werden kann. Die Einspeisung „Krahwinkel-Süd“ befindet sich an der südöstlichen Ecke der Maschinentransformatoren von Block A.

Datierung:
  • Baubeginn: -
  • Inbetriebnahme: nach 2011
  • Umbau: -
  • Ende der Nutzung: -

Literatur:
  • Frdl. Mitteilung von Herrn Mockel (ltd. Mitarbeiter E-Abtlg.)
  • RWE WWE Netzservice. ERNN-H-L (Hrsg.): Topographische Karte 1:25 000. Ausgabe 2000. 5107 Brühl, 2000

(Büro für technikhistorische Forschung und Beratung, Dr. Norbert Gilson, 2023)
